Accessori per l'Automazione

XP 20 D Fotocellula da parete orientabile

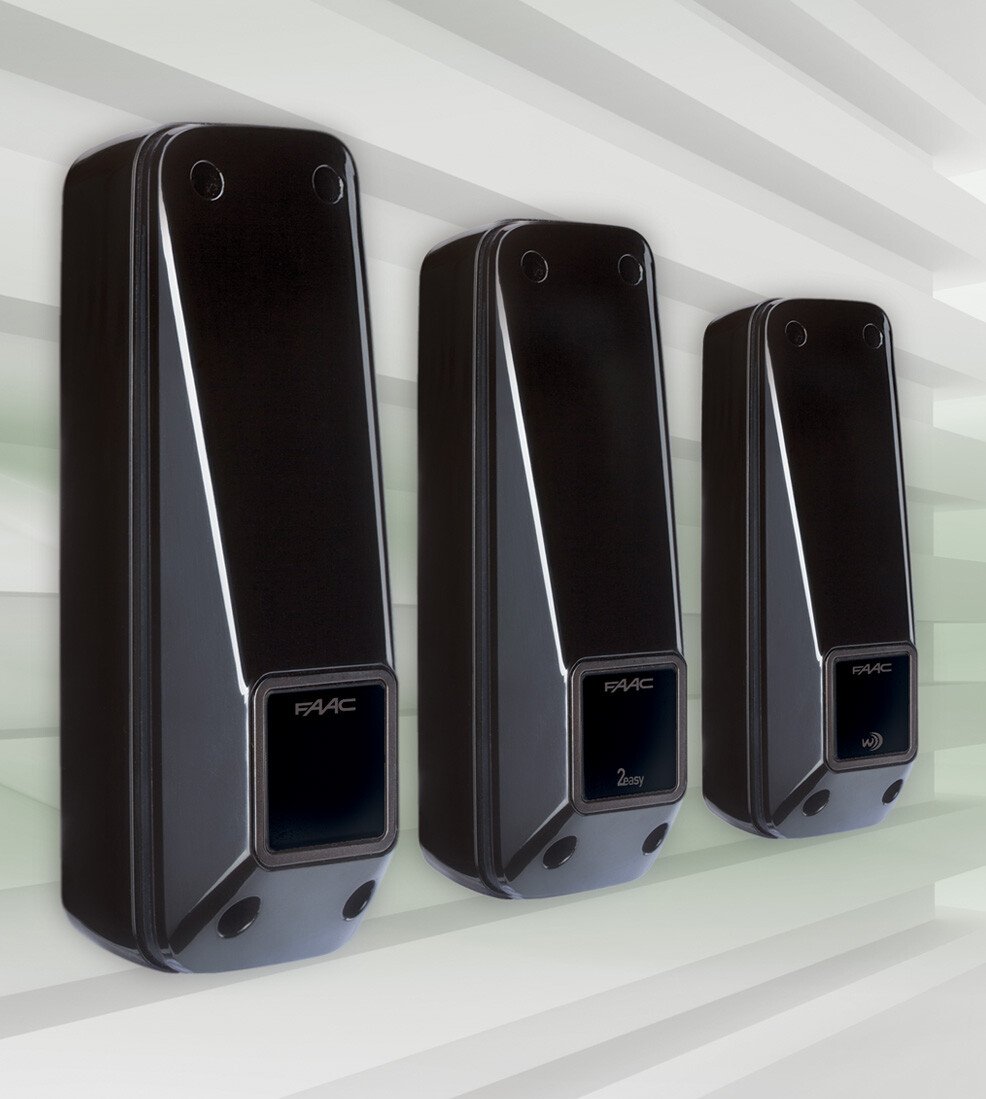

Tre versioni per soddisfare qualsiasi esigenza

XP 20 D

Sistema con alimentazione tradizionale 24V del trasmettitore e del ricevitore.

XP 20B D

Sistema con alimentazione da BUS 2easy, due soli fili non polarizzati 24V, possibilità di installare fino a 16 coppie di fotocellule sullo stesso impianto e protezione da interferenze prodotte da fonti luminose esterne (es. fari LED autoveicoli).

XP 20W D

Sistema con alimentazione tradizionale 12/24V del ricevitore e tradizionale o con batteria del trasmettitore. Evita la posa del cavo al trasmettitore (batteria) e dispone di canali selezionabili consentendo l’installazione fino a 4 coppie di fotocellule e la protezione da interferenze prodotte da fonti luminose esterne (es. fari LED autoveicoli).

Descrizione tecnica Download

Simboli dell'innovazione 3

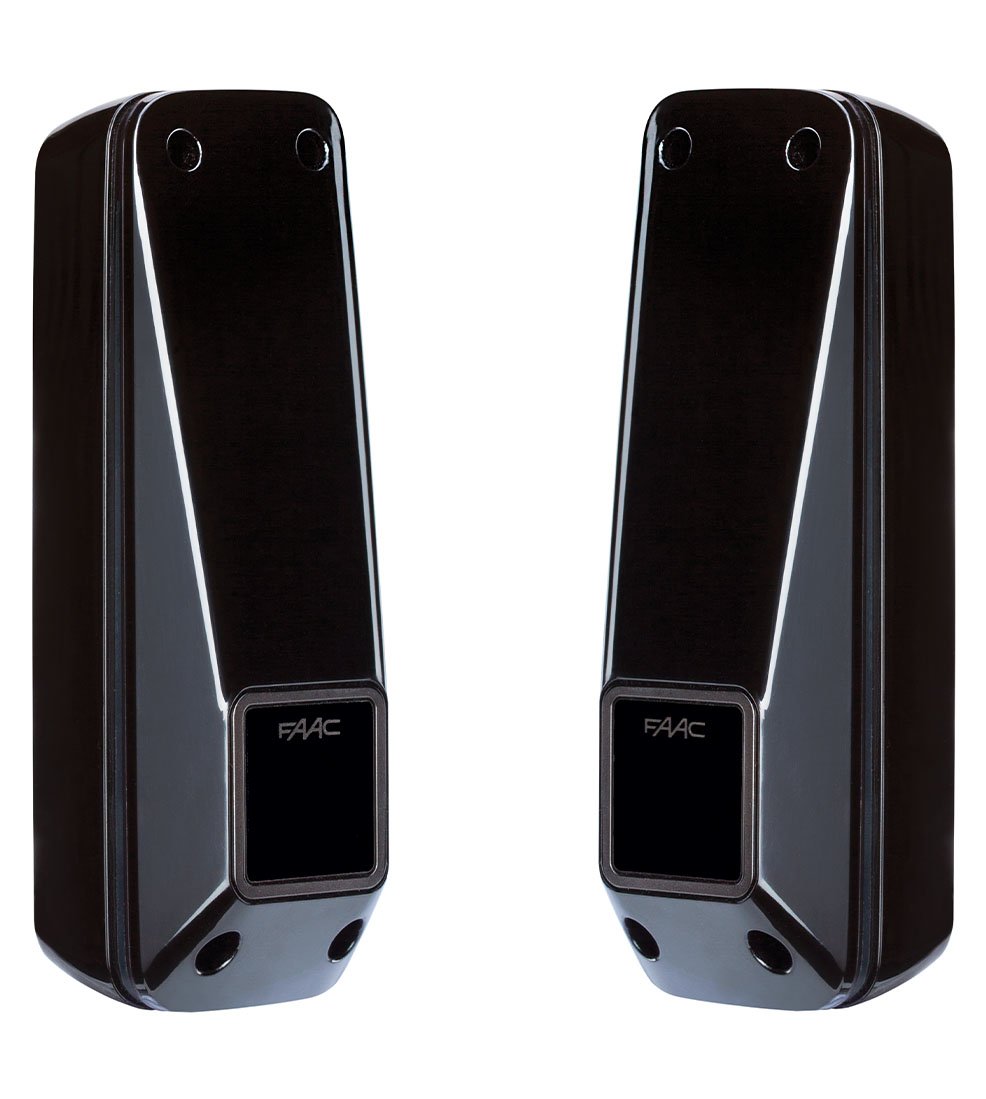

Fotocellula da parete orientabile XP 20 D

Trasmettitore e ricevitore a raggi infrarossi modulati

La fotocellule orientabili XP 20 D sono composte da un trasmettitore e un ricevitore a raggi infrarossi modulati con portata fino a 20 m. L’oscuramento del fascio luminoso provoca il cambiamento di stato del ricevitore.

Regolazione precisa e affidabile

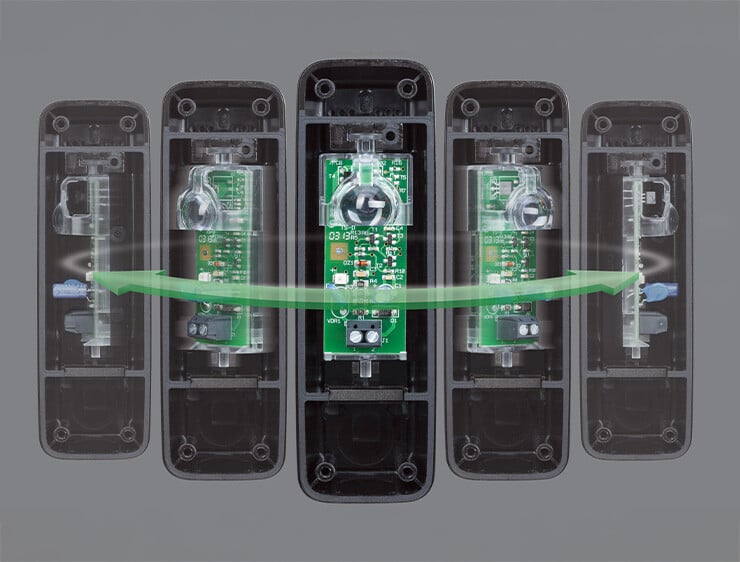

La fotocellula è alloggiata su un supporto rotante dotato di lente ad alte prestazioni progettata per ottimizzare l’efficienza del raggio in qualunque direzione.

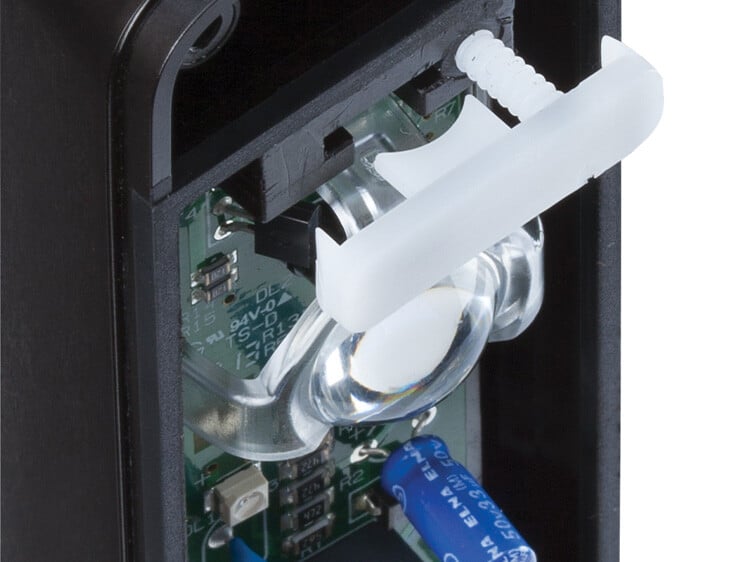

Il supporto rotante viene bloccato nella posizione desiderata grazie ad un resistente blocco rotazione a innesto (all’occorrenza rimovibile con un cacciavite).

Info tecniche

Informazioni sul prodotto XP 20 D

Descrizione tecnica

Modello	Codice articolo
XP 20 D	785102
XP 20B D	785103
XP 20W D	785104

Tensione di alimentazione 24V DC - 24V AC (XP 20 D) ; BUS 2easy, a 2 fili non polarizzati 24V (XP 20B D) ; Rx:12 ÷ 24V AC - 12 ÷ 24 V DC ; Tx: 12 ÷ 24V AC - 12 ÷ 24 V DC o con batteria (3 VcR2 - non inclusa) (XP 20W D)
Distanza max fotocellule 20 m
Tipologia di installazione a parete
Angolo di autoallineamento ± 7° (20m) ± 13,5° (5m)
Dimensioni (LxPxH) 41,5 x 42,5 x 130 mm
Corrente assorbita Rx (30 mA) + Tx (20 mA) (XP 20 D) ; Rx (10 mA) + Tx (10 mA) (XP 20B D) ; Rx (30 mA) + Tx (40 mA a batteria o 5 mA a 24V DC (XP 20W D)

Download

Manuali

File it/home

Catalogo

File com/read/0006815786deabc77706c

Altri file:

Brochure FAAC XP 20 D
